內絕緣高壓電纜連接器

1）高壓電纜專用連接器，用于電纜的轉換連接 2）高壓電纜連接器由連接器安裝主體及連接器連接單元組成。 3）高壓電纜連接器的連接金具與電纜導體之間通過壓接方式實現連接，與絕緣主體金屬內嵌件之間采用可插拔的滑動式連接。 4）高壓跳線電纜連接器正常操作情況下，連接金具與絕緣主體金屬內嵌件可插/拔數次為30次。 5）高壓電纜連接器防護等級為 IP68。

產品介紹

一、產品標準：

GB/T28427-2012 電氣化鐵路 27.5kV 單相交流交聯聚乙烯絕緣電纜及附件

GB/T18889-2002 額定電壓6kV(Um=7.2kV)到35kV(Um=40.5kV)電力電纜附件

二、產品參數

要求	技術數據	備注
工作電壓	25kV
工頻耐壓	124kV/5min 或 110kV/15min （干）	型式試驗
	110kV/1min（濕）
	97kV/5min	例行試驗
局部放電	48kV 時 ≤5pC
沖擊耐壓	250kV

三、產品分類：

分類	產品介紹	特點	重量

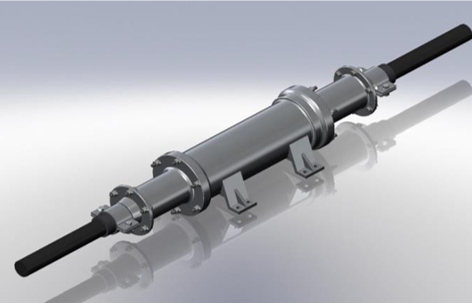

直線型連接器	常高用于連接電纜之間連接部分。常用于車頂連接高壓電纜跳線	（1）高壓電纜連接器采用全金屬外殼隔離，具有良好的抗異物擊打能力。在惡劣環境（如暴雨，冰雹，霧霾）下運行依然可以保證良好的絕緣特性，同時不會因為附著灰塵雜質而清潔表面，做到了免維護。（2）在日本，中國擁有大量的應用業績	約36公斤

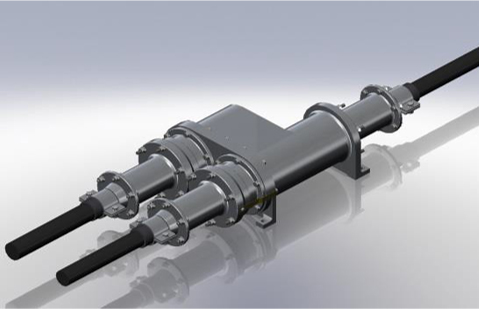

三分器歧型連接器	用于連接專用高壓電纜的中間連接部分?？梢詫㈦娫捶峙涞降匕迳?。		約70公斤

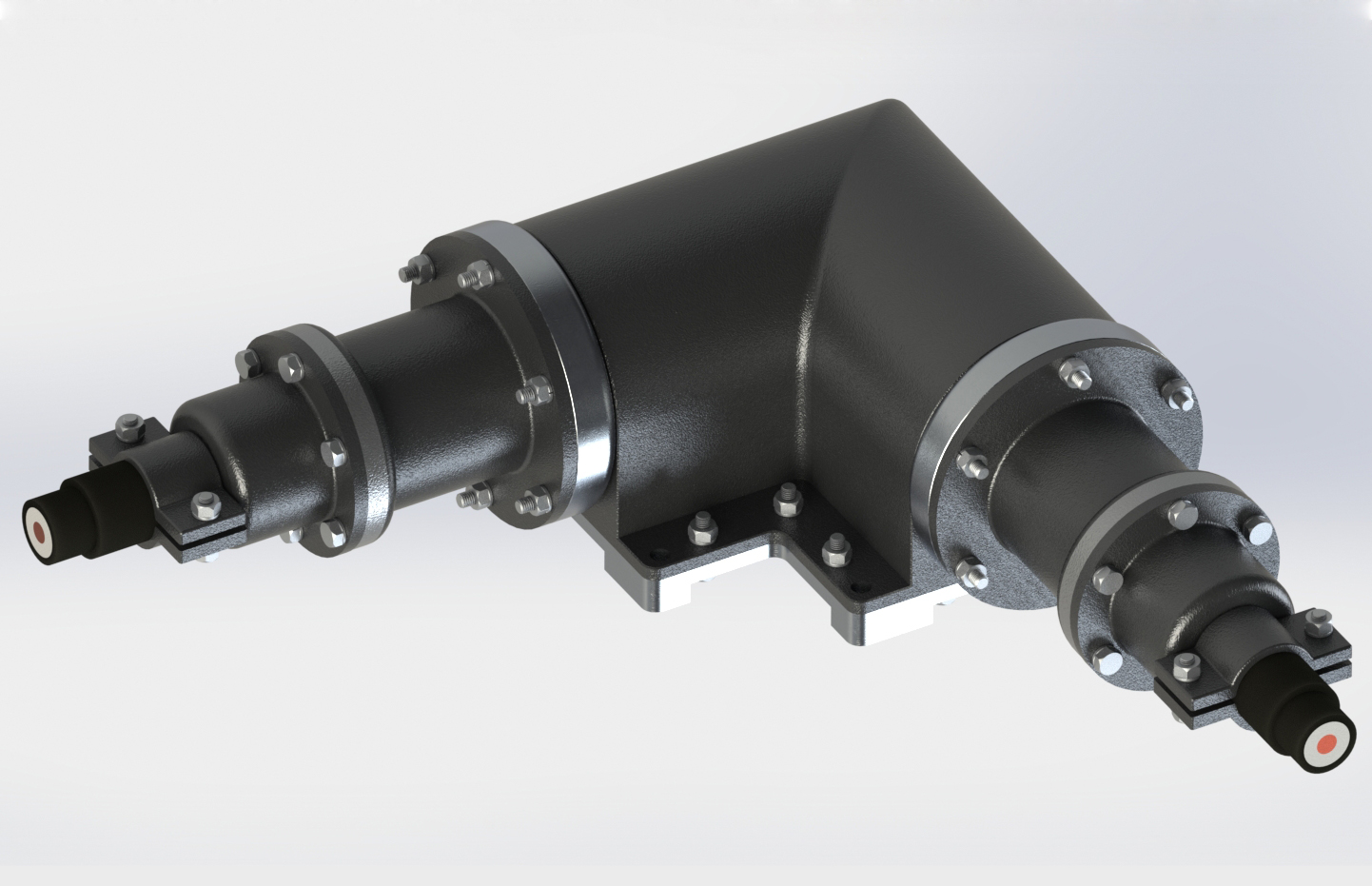

L型連接器	用于連接特殊的高壓電纜中間連接部分?？梢杂糜谲囕v端部的狹窄位置的跳線連接。		約49公斤
