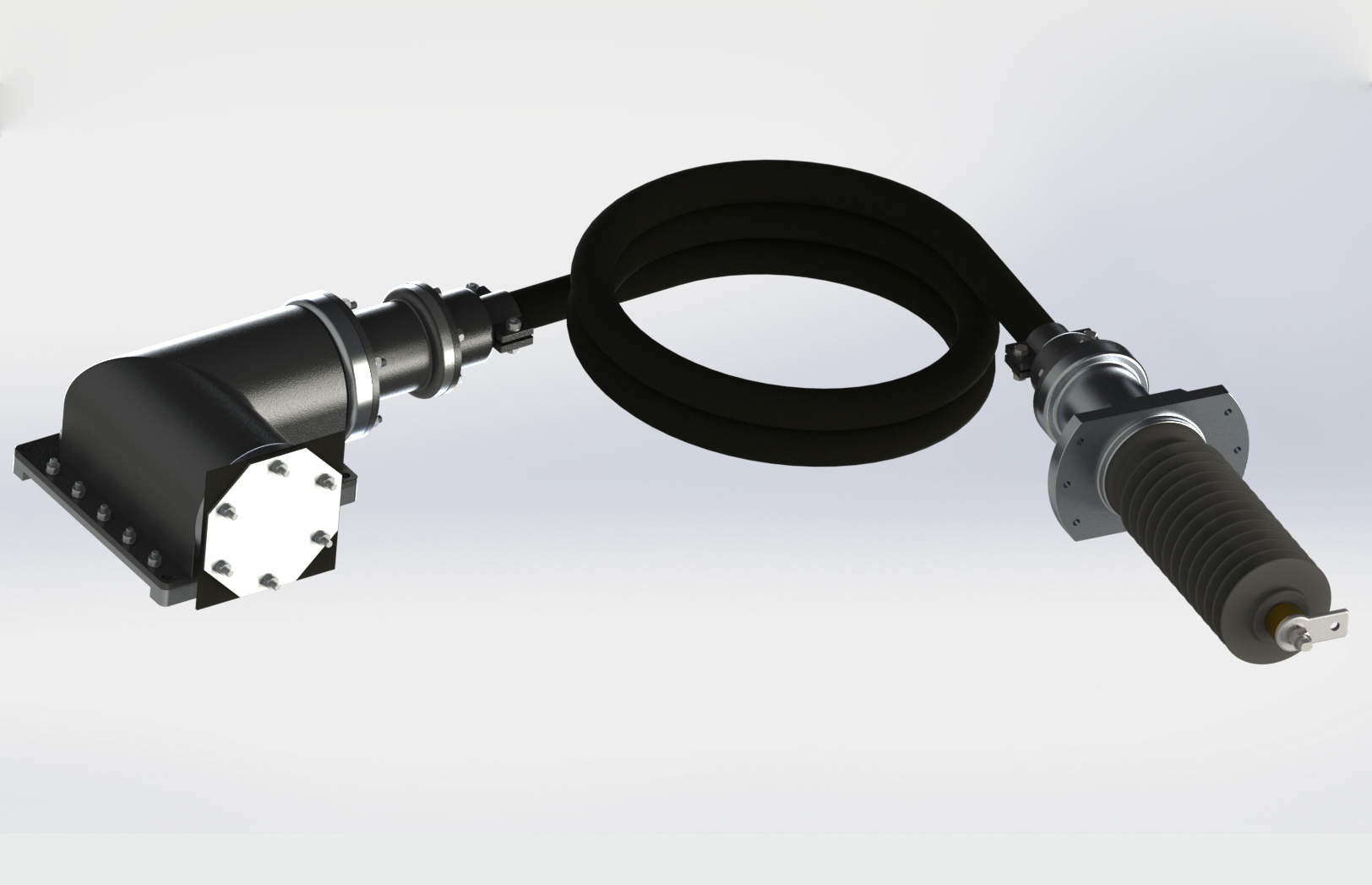

高壓電纜組件

1).高壓電纜總成的作用是將從接觸網獲得的25KV高壓電引入車內為整車供電,為鐵路車輛上的高壓連接器間電纜提供了一種一站式解決方案。 2)15/25kV車頂和設備連接電纜已針對鐵路環境中的使用進行優化 3)已由株洲凱創裝配和測試，以便簡化供應鏈并便于現場安裝 4)可針對不同項目進行定制設計 5)與傳統外絕緣電纜組件相比，安全性更好，環境耐受更優，更適用惡劣環境運行 6)由于使用鋁合金外殼，因此更耐沖擊，高速環境下抗異物擊打性更強

一、產品標準

GB/T28427-2012 電氣化鐵路 27.5kV 單相交流交聯聚乙烯絕緣電纜及附件

GB/T18889-2002 額定電壓 6kV(Um=7.2kV)到 35kV(Um=40.5kV)電力電纜附件試驗方法

TB/T1484.2-2017 機車車輛電纜第2部分30KV單相電力電纜

二、組件參數

要求	技術數據	備注
工作電壓	25kV
電氣間隙	大于 380mm
爬電距離	大于 1150mm
工頻耐壓	124kV/5min 或 110kV/15min （干）	型式試驗
	110kV/1min（濕）
	97kV/5min	例行試驗
局部放電	48kV 時 ≤5pC
沖擊耐壓	250kV

三、高壓電纜參數

要求	技術數據	備注
工作電壓	25kV
線纜持續運行的最大電壓	33kV	TB/T1484.2
沖擊耐壓	250kV	TB/T1484.2
工頻耐壓	105kV/5min或75kV/30min	TB/T1484.2
局部放電	AC 52kV≤5pC
最大承受短路電流	大于 16kA/1s
屏蔽層承受最大短路電流	5kA/1s
120mm2電纜在60℃，鋪設在管內時載流量	≥286A

四、產品分類

分類

產品介紹

特點

重量

高壓電纜組件

該組件主要用于過車廂頂部

連接器全金屬外殼隔離，抗異物擊打較強

約124公斤
